Protel99se sp6(图文)

功能介绍

      1.多图纸设计

      一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

      2.原理图连线设计

      确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

      3.检查原理图电性能可靠性

      打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

      4.同步设计

      在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

      5.建立材料清单

      打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。

      6.原理图仿真

      Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

      在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

      7.布线设计

      Protel 99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

      8.信号完整性分析

      Protel99se包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲.下冲.阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

FAQ

      一、Protel99se中常见的ERC错误

      1、Multiple net names on net:检测“同一网络命名多个网络名称”的错误

      2、Unconnected net labels:“未实际连接的网络标号”的警告性检查

      3、Unconnected power objects:“未实际连接的电源图件”的警告性检查

      4、Duplicate sheet mnmbets:检测“电路图编号重号”

      解决方法是：在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。

      5、Duplicate component designator:“元件编号重号”

      6、bus label format errors:“总线标号格式错误”

      7、Floating input pins:“输入引脚浮接”

      8、Suppress warnings:“检测项将忽略所有的警告性检测项,不会显示具有警告性错误的测试报告”

      9、Create report file:“执行完测试后程序是否自动将测试结果存在报告文件中”

      10、Add error markers:是否会自动在错误位置放置错误符号

      二、怎样将原理图中的所有元件编号重置

      把有编号的元件重置为?

      Tools——Annotate——Reset designators——OK

      重新编号，先变?再编号!

      Tools——Annotate——All parts——ok

      若是层次原理图

      在母图中点击Tools——Annotate将Options标签下的Current Sheet Only 项的小勾去掉。

      然后再选择Advanced Options标签下需要编号的图纸文件名前打上小勾，设置起始编号点击OK

      三、定义元件的默认属性U?

      在左手边的页面显示顶部保存图标下面选择Browse SchLib

      在中间的Group中点击Description在弹出的Component Text Fields

      的对话框中选择Designator，在Default中填写U?即可Footorint为封装。

      四、画元件封装时转换mm与mil单位

      按键盘按键q

      五、常用直径尺寸的密尔与毫米换算如下

      1.0mil = 0.025mm===>1mm = 40mil

      1.2mil = 0.030mm

      1.25mil = 0.032mm

      六、如何调整网格大小

      画PCB库的时候，Tools / Library Options

      画PCB板的时候，Design / Options / Options

      画原理图库时：Options / Document Options。

      画原理图时：Design / Options

      七、画封装时如何给封装设定参考坐标

      点击Edit->Set Reference,

      Pin1->以第一管脚为参考点坐标

      Center->以元件中心为参考点坐标

      Location->由用户选择一个位置作为参考坐标

      八、如何提取PCB中的元件封装

      打开要提取封装的PCB文件然后在菜单栏上点击Design(设计)，

      下拉菜单中选Make Library(建库)就会将PCB里所有元件建成一个库

      九、如何进行电气规则测试

      在原理图上点击Tools-->ERC-->在Setup Electrical Rule Cheak对话框中setup选项打钩全选其他默认-->确认

安装步骤

      一、在本站下载最新版的Protel99se安装包，双击打开。

      二、点击下一步后，输入名称，公司及访问码，如图所示即可。

      三、点击【浏览】，选择软件的安装路径;或者直接点击【下一步】，软件会安装在默认的位置。

      四、耐心等待完成过程，点击【结束】就可以了。

使用技巧

      汉化教程（亲测可用）

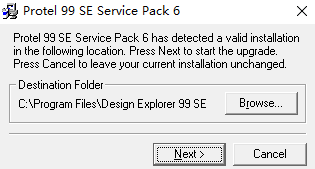

      1、双击“Servicepack6”文件夹，点击“protel99seservicepack6.exe”进行sp6破解;

      2、接下来汉化，先将C:WINDOWS中的client99se.rcs文件(事实上是英文菜单文件)保存起来，再将“Protel99汉化”文件夹中的CLIENT99SE.rcs复制到windows根目录下替换。

      3、然后安装PCB汉字模块：将“pcb-hz”目录下所有的文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

      4、再安装国标码库：将文件“gb4728.ddb(国标库)”复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。

      5、再将“Guobiao Template.ddb(国标模板)”文件复制到Design Explorer 99 se 根目录中，并将其属性中的只读去掉。

      6、汉化完成，打开桌面上的protel 99se图标，即可正常使用。
